产品分类 / Product classification
绝对式编码器分单圈绝对式和多圈绝对式。码道利用格雷码,矩阵码,游标码,伪随机码等原理设计,轴旋转时,有与位置相对应的代码输出。从代码大小的变更,即可判别正反方向和位移所处的位置。它有一个绝对零位代码,当停电或关机后,再开机重新测量时,仍可准确的读出停电或关机位置。测量范围单圈0-360° 多圈8192圈。

特点
采用光电传感技术以确保高精度。
多圈绝对式编码器有机械齿轮或电子多圈两种。
集成化技术
多种接口:SSI,MODBUS,
Canopen,并口,模拟输出
多种安装方式
技术参数
尺寸:外径25-205(mm)
轴经 4-60(mm)
位数:单圈24位 精度±2秒.
多圈12位(8192)圈
输出信号: 格雷码/二进制、模
拟量
注:特殊参数可以定制
应用行业
航天
雷达
机器人
军工
齿轮箱及电动机钢厂行业
转台行业
注塑机等
增量式编码器轴旋转时,有相应的脉冲输出,其旋转方向的辨别和脉冲数量的增减需借助后部的判向电路和计数器来实现。其计数起点可任意设定,并可实现多圈的无限累加和测量。当脉冲数已固定,而需要提高分辨率时,可利用90°相位差A,B两路信号,对原脉冲数进行倍频。

特点
采用光电传感技术来保证高精度。高抗干扰性能。
频率响应可达400kHz
通用安装尺寸
编码器分辨率高达18万线
技术参数
尺寸:外径.25 - 100(mm)
轴径. 6 - 30(mm)
安装方式:实心轴/(半)空心轴
分辨率:10-5400脉冲
多种接口:电压.集电极开路.长线驱动.推挽输出
注:特殊参数可以定制
应用行业
电梯
机床
机器人
纺织机械
压瓦机械
电机
包装机械等
手摇脉冲发生器是为数控机床手动输入脉冲而设计的光学旋转编码器,主要用于数控机床中的教导式CNC机械工作原点的设定,手动方式的步进微调,加工中的中断插入等动作。

特点
90°相位差A.B两相信号确保精确的位置控制。
密封设计,防尘防油防水。
可兼容匹配西门子,发那科,GSK,三菱系统
技术参数
分辨率:25/100ppr
轴选:4轴,6轴
倍率:×1,×10,×100
急停和复位可选
应用行业
数控机床和自动化系统

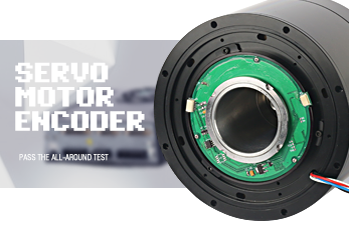

伺服电机编码器是安装在伺服电机上用来测量磁极位置和伺服电机转角及转速的一种传感器。除了输出常规的ABZ信号外,还有UVW信号输出。伺服电机编码器具有体积小,耐高温,高转速,抗震动的特点。

特点
超薄设计
直孔锥孔可选
采用高灵敏性光敏元件,频响高
方波,带UVW信号
技术参数
输出形式:长线驱动
分辨率:2500,4096,5000,8192ppr
极数:2P,3P,4P
安装方式:直孔8mm和锥孔9mm可选
注:特殊参数可以定制
应用行业
广泛应用于包装
纺织
印刷
机械
医疗行业
伺服电机系统等
主轴编码器主要安装在数控机床主轴上,来对元件进行检测。主轴编码器与主轴同步转动,利用产生的同步脉冲作为车刀进刀点和退刀点的控制信号。

特点
主轴编码器主要安装在数控机床主轴上,来对元件进行检测。
主轴编码器与主轴同步转动,利用产生的同步脉冲作为车刀进刀点和退刀点的控制信号。
技术参数
孔径:40-130mm 多种安装方式可以选择
输出形式:长线驱动
分辨率:1024/2048ppr
最高转速:10000rpm
应用行业
广泛应用于包装
纺织
印刷
机械
医疗行业
伺服电机系统等
拉线位移传感器使用高弹性钢丝绳来测量线性运动。钢丝卷轴带动传感器器件,传输出同比例的输出信号。通过测量输出信号可以得出运动物体的位移、方向或速率。
可以替代光栅尺,实现低成本的高精度测量。

特点
高重复精度0.01%
全金属外壳设计
数字信号和模拟信号可选
结构紧凑,可适用于恶劣工作环境。
技术参数
量程:0-10000mm
输出:数字信号和模拟信号
应用行业
直线导轨系统
液压气缸系统
试验机
伸缩系统
仓储位置定位
压力机械等
用来联接不同机构中的两根轴(主动轴和从动轴)使之共同旋转以传递扭矩的机械零件。在高速重载的动力传动中,有些联轴器还有缓冲、减振和提高轴系动态性能的作用。联轴器由两半部分组成,分别与主动轴和从动轴联接。一般动力机大都借助于联轴器与工作机相联接。

特点
零回转间隙、可同步运转
弹性作用补偿径向、角向和轴向偏差
免维护、抗油和耐腐蚀性
有铝合金和不锈钢材料供选择
固定方式主要有顶丝和夹紧两种
技术参数
外径:12-105mm
孔径:6-60mm
长度:18-140mm
应用行业
用于旋转编码器
步进电机
伺服电机
微型电机等
